法国Saphymo SaphyGATE G车辆负载辐射门式监测仪
产品简介：

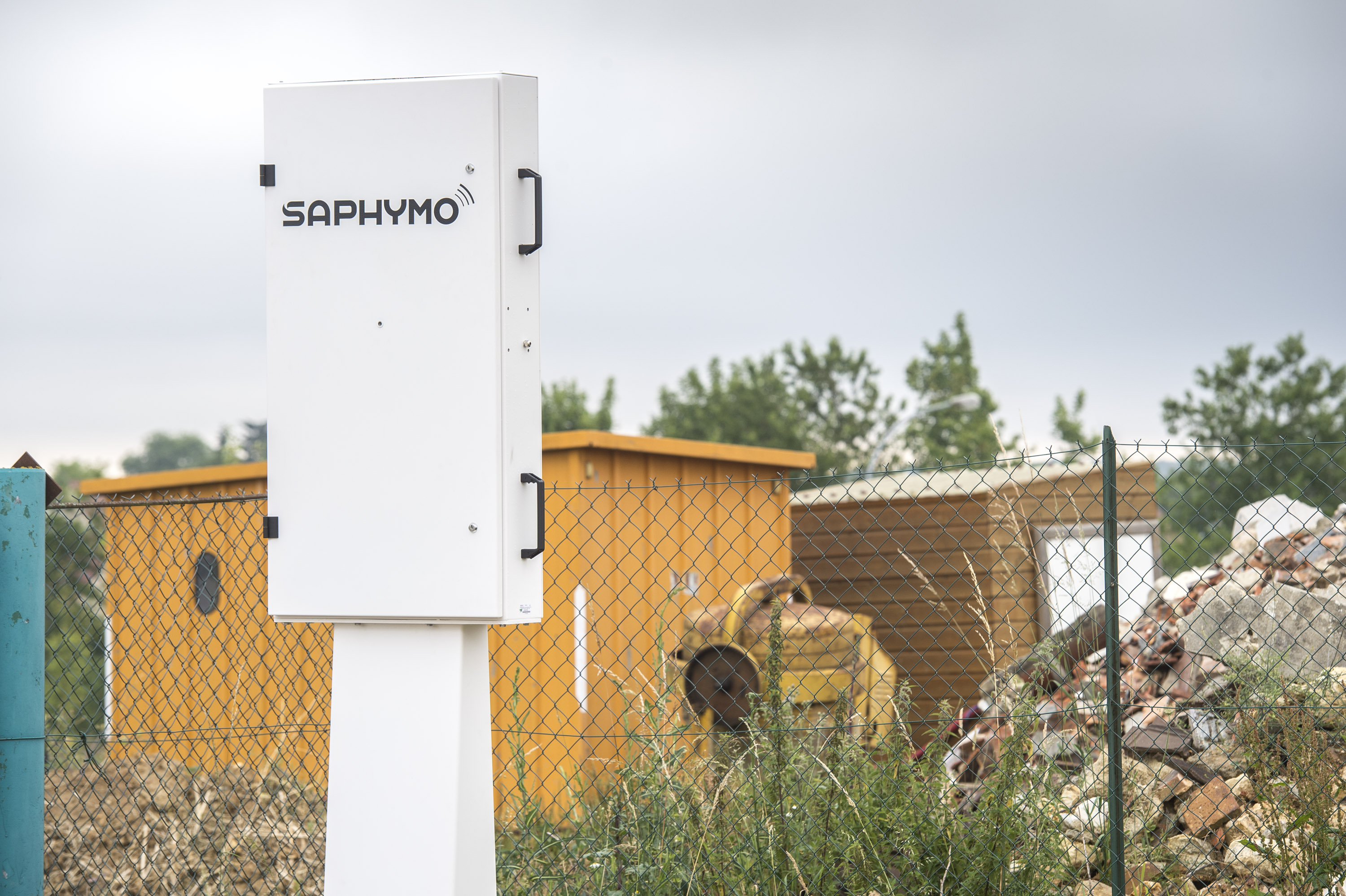

法国Saphymo SaphyGATE G车辆负载辐射门式监测仪是一款自动的车辆负载辐射门监测仪。 该系统是专门为车辆负载中极低的人为或天然放射源的探测而设计的。其技术还允许跟踪由于车辆屏蔽造成的背景衰减。法国Saphymo SaphyGATE G车辆负载辐射门式监测仪以两个DSP-010-SG大容量塑料闪烁探测器(1000 x 500 x 500mm, 容积25升） 为基础，与一个中央处理单元连接。
功能特点 技术参数
该系统为全自动，可在恶劣环境下工作。其用途包括用检测区域两侧(如称重桥)安装的探测器来控制通过此系统的车辆。
由两个工业红外检测单元对车辆进行检测，启动测量过程，自动计算最佳报警阈值，调整背景计数的下降量，以避免车辆出现时造成的屏蔽效应。
该算法的目的是跟踪车辆通过系统时的背景衰减。当通过系统时，车辆会屏蔽来自地面的天然伽马射线。探测器计数率下降。因此，需要在一定程度上降低报警阈值，并由数字探测器DP-010SG对每个通道进行监测。
在测量过程结束后，系统恢复到后台监控模式。每次测量完成后，所有关于测量的重要信息(日期、时间、背景辐射水平、计数、有无报警)都会保存在一个安全的数据库中，以便之后检索。
在报警的情况下，安装在中央单元上的蜂鸣器和红灯以及HMI 软件上的警报信号被激活。警报可以由RPMVision SW的HMI或中央单元确认。
该系统还提供车辆内孤儿源或受污染物质的图形位置。卡车的轮廓可显示在带有放射性标志的测量记录中，提示在车辆上的报警位置。测量采用动态模式(也可在静态模式下进行)，系统还对车速进行检测，以获得最佳的灵敏度。
系统主要构成：
- 2个DSP-010-SG大容量带铅屏蔽的塑料闪烁γ计数探测器；
- 1个中央处理单元S-7，带12寸彩色液晶触摸屏；
- 1个软件包，含嵌入Windows 、 TRT计数模块、 RPMVision HMI、远程辅助软件。语言英语(根据要求可选
用其他语言)；
- 2个存在传感器组件；
- 1个用于连接系统和i/o管理的混合盒子
控制阶段
1) 车辆以6英里/小时的速度通过红外区域时-控制开启。在休眠状态时
也可进行控制。
2) 通过算法可确定由于背景衰减而引起的最佳报警阈值
3) 测量完成后，系统返回后台监控模式
4) I在报警情况下， RPMVision软件通过放射性三分仪显示孤儿源或受污
染物质的位置
5) 警报分类功能允许假设检测到的放射性核素
- 人工-工业警报(Na-22， Cs-137， Co-60)
-人工-医疗警报(Tc-99m， Co-57， I-131)
系统主电源
电源可以直接来自主机柜，也可以通过Schuko插座。为了更好和安全的安装，需要准备UPS作为供电
保护（最小1.000VA）
系统主电源
• 主电源 :单相馈线230 Vac
• 频率 : 50Hz
• 消费量 : 60VA
• 次级电源 : 24 Vdc (用于探测器、外围设备和附件)
塑料闪烁探测器DSP-010S/技术特性
中央单元/技术特性
• 主电源 : 单相馈线 230 Vac
• 频率 : 50Hz
• 消费量 : 60VA
• 次级电源 : 24 Vdc (用于探测器、外围设备和附件)
• 保护等级 : IP55
• 重量 : 约 10kg (22 lb)
• 外壳 : 安装在墙上的金属盒可进行电磁屏蔽，同外部IPC模块连接(包括液晶显示）
• 外部尺 寸 : 中央单元: 300 x 200 x 120mm (12” x 8” x 5”) – IPC: 300x250x70 mm
• 工作温度 : 0°C 到 +50°C (+32°F 到 +122°F)
• 相对湿度 : 80% 非凝结
• 液晶显示器 : 12寸 TFT XGA 彩色触屏
• 输入设备 : USB字母数字迷你键盘
• 接口 : IPC模块、 4个USB接口, 2个RS-232接口, 2个以太网接口 10/100Mbps RJ45
• 机柜内部 : 1台以太网, 4台通过以太网输入的探测器, 1台用于本地状态的输出
• 操作系统 : Microsoft Windows 7嵌入式系统
• 主驱动器 : 固态磁盘，在IPC主板上的一个插槽拥有工业延级
• CPU : Intel® Celeron® J1900 (四核, 2.0 GHz)
• 主电源 : 24 Vdc, 来自中央单位
• 探测器类型 : 塑料闪烁探测器PVT（聚偏二乙烯）
• 闪烁体尺寸 : 1000 x 500 x 50 mm (39” x 20” x 20”)
• 容积 : 25升 (6,6 加仑)
• 光电倍增管 : 低噪声光电倍增管
• 能量范围 : 30 keV 到7 MeV
• 灵敏度 Cs137 at 1m : 14 cps/kBq – 160.000 cps/μ Sv
• 灵敏度 Co60 at 1m : 28 cps/kBq – 80.740 cps/μ Sv
• 灵敏度 Am241 at 1m : 2 cps/kBq – 374.300 cps/μ Sv
• 保护等级 : IP65
• 重量 : 约400kg (882 lb) 带铅外壳和台座
• 密封 : 密封铝盒, 电磁兼容保护
• 外部尺寸 : 1500 x 750 x 320 mm (59” x 29” x 13”)
• 工作温度 : -30°C 到 +65°C (–22° F 到 +149° F)
• 保护 : 探测器背面用25毫米铅砖制成的防护罩
• 存在传感器 : 可调量程和固定焦点反射式光电传感器，红外LED发射
