功能特点
稳定可靠的分析结果

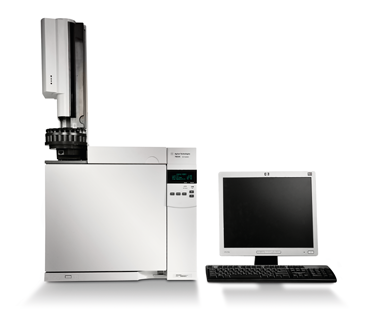

7820A 气相色谱系统为所有的常规应用（包括必须符合法规要求的应用）提供出色的气相色谱分析性能。
被广泛验证的安捷伦电子气路控制（EPC） 和数字电子技术保证了优异的重现性，以及可靠的准确度和精
密度。EZChrom Elite Compact 软件使所有用户更容易设置和操作 7820A 气相色谱仪
标准高精度进样口
分流/不分流（SSL） 进样口适用于大口径柱和所有毛细管色谱柱
填充柱吹扫进样口（PPIP） 适用于大口径毛细管柱和填充柱
自动阀控制
对于石油化工行业的应用，7820A 气相色谱系统可以自动控制多达两个加热阀。
安捷伦高灵敏度的检测器适用于各种样品
火焰离子化检测器（FID） — 宽的动态响应范围提高了定量准确度，同时适于分析高浓度或低浓度组分的样品，降低了样品制备要求。
氮磷检测器（NPD） — 对于含磷或含氮化合物，如食品和环境样品中的农药残留，具有优异的灵敏度和选择性。
热导检测器（TCD） — 单丝设计为常规的分析提供了更低的噪声和更高的灵敏度。
微池电子捕获检测器（Micro-ECD） — 将超群的灵敏度、线性、耐用性和可靠性结合起来— 如果您的实验室分析含卤素有机化合物，如农药、多氯联苯和氯代溶剂，该检测器是您理想的选择。
一套综合完整的软件方案
配合使用 EZChrom Elite Compact 软件，能够轻松地在实验室实现 7820A 气相色谱系统的所有功能。
EZChrom Elite Compact 是一个快速、功能强大的色谱数据系统，包括高级数据处理、灵活的报告编辑、以及从现代色谱工作站所能得到的全部功能。使用该软件可实现一台计算机完全控制两台 7820A 气相色谱仪（或者一台 7820A 气相色谱仪和一台 1120 一体式液相色谱仪）。
使用自动进样可获得更好的重现性和更高的工作效率
采用安捷伦 7693A 自动进样器，可以消除手动进样带来的误差，同时提高实验室的分析通量。该自动进样器有多达 16 个 2 mL 样品瓶，不仅大幅度提高样品处理灵活性，而且实现了从进样到最终出报告完全自动化。
安捷伦的 J&W 毛细管气相色谱柱和备件—始终如一的高性能和可靠性
安捷伦的 J&W 气相色谱柱流失最低、惰性最高、柱与柱之间的重现性好，可使您对分析效率的提高充满信心。安捷伦高品质的消耗品更有助于维护常规化，进一步增强了您对分析结果的信心。
安捷伦的用户服务和支持功能保证更长的仪器正常运行时间
7820A 气相色谱系统集成的硬件和软件设计功能更进一步地提高了仪器的操作简便性。 软件的系统设置步
骤指南可使您自行设置新系统并运行之，而不需要安捷伦的技术服务人员上门帮助设置。
当然，安捷伦的国际一流用户服务工程师和授权的支持服务伙伴可以为您提供所有的安捷伦服务，包括安装、现场演示、培训、维护、维修和法规遵循认证服务。
技术参数
规格和重量
高度：49 cm
宽度：56 cm
厚度：51 cm
平均重量：50 kg
GC 仪器键盘和显示
中文或英文
环境条件
室内使用
环境温度： 15 到 30 °C
环境湿度： 30 到 70%
保存条件： – 40 到 70 °C
操作海拔高度： 3100 米
性能指标
安全和法规标准
安全标准
加拿大标准协会（CSA）：C22.2 No. 61010
CSA/国家认证测试实验室（NRTL）：UL61010
国际电气委员会（IEC）：61010
欧洲标准（EN）：EN61010
符合下列电磁兼容性（EMC） 和放射性频率干扰（RFI）法规
CISPR 11/EN 55011：1 类, A 级
IEC/EN 61326
设计和制造遵循 ISO 9001 质量体系。可以提供 ISO 9001 认证证书。
系统总性能*
使用带 EPC（不分流模式）、自动进样器和安捷伦数据系统的 7820A 分析十三烷（2 ng 进样量）。
采用其它样品和条件时结果可能有变化。
保留时间重复性：<0.06%
峰面积重复性：<2%
电源要求
100 V （+10%, –10%）
120 V （+10%, –10%）
200 V （+10%, –10%）
220 V （+10%, –10%）
230 V （+10%, –10%）
240 V （+10%, –10%）
频率：47.5~63 Hz
100 V，功率 1500 W （最大）；其它电压，功率 2250 W （最大）
柱温箱
尺寸：28.0 x 30.5 x 16.5 cm
操作温度：室温以上 8 °C 到 425 °C
温度设定分辨率：1 °C
最大升温速率：75 °C/min （见表 1）
最长运行时间：999.99 min
程序升温阶数：5
温度波动：环境温度变化 1 °C, 柱温箱温度变化< 0.01 °C
– 柱箱温度梯度：~ 2%
– 程序升温重复性：~ 1%
加热区
独立加热区，不含柱温箱：5 个（两个用于进样口，两个用于
检测器，还有一个辅助用）
辅助加热区的最高操作温度：350 °C
支持多达两个加热阀
电子气路控制（EPC）
所有进样口和检测器都是电子气路控制
进样口 EPC 模块
压力设定值，控制精度为 0.01 psi
流量传感器准确度：< ± 5%
检测器 EPC 模块准确度：< 设定值的 8%
进样口
最多同时安装两个进样口
可配置的进样口：
– 吹扫填充柱进样口（PP）
– 分流/不分流毛细管进样口（S/SL）
吹扫填充柱进样口
电子流量控制
最高操作温度 400 °C
最大流量：< 100 mL/min
适配接头可用于 1/4 英寸和 1/8 英寸填充柱，以及 0.530 mm
毛细管柱
分流/不分流毛细管进样口（S/SL）
电子压力/流量控制
最高操作温度 400 °C
压力范围：0 到 60 psi
最大分流比：250:1
总流量设定范围：对于氮气：0 到 200 mL/min；对于 H2 或 He：
0 到 500 mL/min
检测器
所有检测器的气体均采用电子气路控制（EPC）。可以同时安装两
个检测器。
可用的检测器
火焰离子化检测器（FID）
热导检测器（TCD）
电子捕获检测器（ECD）*
氮磷检测器（NPD）
FID
电子压力/流量控制
最高操作温度 425 °C
最小检测限（MDL）：< 3 pg 碳/s，用十三烷测定
线性动态范围：> 107，用 N2 载气，0.29 mm 内径的喷嘴
最大数据采集速率 100 Hz
TCD
电子压力/流量控制
最高操作温度 400 °C
最小检测限（MDL）：< 800 pg 丙烷/mL，使用 He 载气（实验
室环境可能会影响 MDL）
灵敏度：>80000 mV•mL/mg
线性动态范围：105 （± 10%）
ECD*
电子压力/流量控制
配备隐藏阳极和高流速，用于抗污染
最高操作温度 400 °C
尾吹气：氩气/5% 甲烷或者氮气
放射源：< 15 mCi 63Ni
最小检测限（MDL）：< 0.02 pg/mL 林丹
动态范围：> 104，用林丹测定
最大数据采集速率 50 Hz
*在日本不提供 ECD
NPD
电子压力/流量控制
最高操作温度 400 °C
最小检测限（MDL）：< 0.4 pg N/s, < 0.2 pg P/s，用偶氮苯/
马拉硫磷混合物测定
选择性：25000 到 1 gN/gC, 75000 到 1 gP/gC，用偶氮苯/马
拉硫磷混合物测定
动态范围：> 104 N, > 104 P，用偶氮苯/马拉硫磷混合物测定
数据采集速率：高达 100 Hz
可选的自动液体进样器（ALS）
支持一个 G4513A 自动进样器，容量为 16 个样品瓶
数据通讯
标配有一路模拟信号输出通道（1 mV, 1 V 和 10 V 输出）
远程启动/停止
局域网（LAN）
气相色谱仪配置
项目 序列号 货描 数量
1 G4350A 7820A GC system w/o valves 1
7820A 气相色谱仪主机
2 G6714AA EzChrom Compact Software 1
EZChrom 软件包
3 G4350A-152 Packed inlet with Septum Purge ａnd EPC Packed inlet with Septum Purge
ａnd EPC Packed inlet with Septum Purge ａnd EPC 1
带隔膜清洗及 EPC 的填充柱进样口
4 G4350A-161 Split/splitless inlet with EPC 1
带 EPC 的分流/不分流进样口
5 G4350A-203 Auto Liquid Sampler Control Box 1
16 位液体自动进样器 及进样控制箱
6 5181-1267 Syringe, 10ul tapered, 1
自动进样器用的 10ul 针,锥形针尖 1
7 5182-0714 Screw cap vials, clear 100/pk 1
认证的 2 mL 广口螺纹口透明玻璃瓶，100/包 1
8 5182-0717 Blue screw caps, 100/pk 1
蓝色样品瓶盖/红色硅橡胶隔垫，100/包
9 G4350A-210 FID for Packed & Capillary Column 1
FID 检测器带 EPC
10 G4350A-220 Thermal Conductivity Detector 1
TCD 检测器带 EPC
11 G4350A-231 Electron Capture Detector 1
电子捕获检测器 ECD 带 EPC
12 G4350A-250 Nitrogen-Phosphorus Detector Nitrogen-Phosphorus Detector
Nitrogen-Phosphorus Detector Nitrogen-Phosphorus Detector 1
氮磷检测器 NPD 带 EPC
13 G4350A-362 1 year prem. consum. kit for Capillary 1
1 年高级毛细柱消耗包
14 G4350A-363 1 year std. consum. kit for Megabore 1
1 年标准大口径毛细管消耗品包
15 G4350A-365 1 year prem.consum. kit for Packed inlet 1
1 年高级填充柱消耗包
16 G4350A-19199T 专用工具包
17 G4350A-19199TF 安装工具包（气路管线及接头包） （16+17） 1
18 19091J-413 HP-5 0.32mm*30m*0.25um 1
HP-5 毛细管柱
19 125-1700 DB-17 0.32mm*30m*0.25um 1
DB-17 中等极性毛细管柱
20 IOT-2-HP Tap, O2 Indicating, 1/8" 1
指示型脱氧管
21 GMT-2-HP Trap, Glass H2O, 1/8", 100cc 1
去湿管
